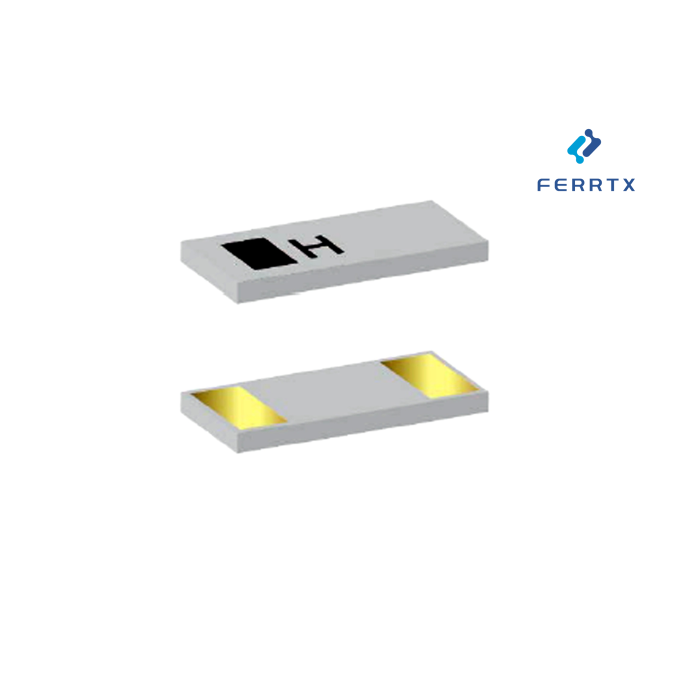

divanced高度なSMDセラミックチップアンテナを紹介します。 WLAN、WiFi、Bluetooth、PHS、およびMulti-Bandの携帯電話アプリケーション用に設計されたこのアンテナは、コンパクトな表面マウント設計で並外れたパフォーマンスを提供します。

重要な機能

• ceramicセラミック材料‌：誘電体の強度と安定性が高いため、広範囲の周波数にわたって一貫したパフォーマンスが確保されます。
• small small form factor ‌：スペースが制約したデザインに最適で、回路基板にシームレスに統合されています。
• ブロードバンド機能‌：2450 MHzの中心周波数と100 MHzの帯域幅で動作し、複数の通信基準をサポートします。
• High High Gain ‌：4.25 DBIのピークゲインを提供し、信号受信と伝送効率を高めます。
• dow低VSWR ‌：優れたインピーダンスマッチング、信号反射の最小化、電力伝達の最大化を保証します。

アプリケーション

• ワイヤレス通信デバイス‌：スマートフォン、タブレット、その他のポータブルエレクトロニクスに最適です。
• IoTデバイス‌：スマートホームや業界の接続されたデバイスに対する需要の高まりをサポートします。
• RFモジュール‌：さまざまなRF回路とシステムのパフォーマンスを向上させます。

SMDセラミックチップアンテナを使用することの利点

• ulive堅さの高い信頼性‌：堅牢な構造により、長期的な安定性と耐久性が保証されます。
• aseige Easy Integration ：Surface-Mount Technologyは、アセンブリプロセスを簡素化し、製造コストを削減します。
• 相互運用性‌： ‌アイソレータやサーキュレーターなど、他の‌ RFマイクロ波成分‌、 ‌電源インダクタ‌、 ‌ RFインダクタ‌、 ‌、 ‌ EMCフィルター-EMI/RFI ‌、および‌センサー‌。

RFシステムの最適化

当社のSMDセラミックチップアンテナは、 ‌ RFマイクロ波コンポーネント‌システムのパフォーマンスを最適化するように設計されています。コンパクトなサイズ、高いゲイン、VSWRが低いため、優れた信号受信と伝送が保証され、干渉とノイズが減少します。
