モデル: LQH
ブランド: フェットゥス
種: インダクター表面実装
供給タイプ: 元のメーカー
原産地: 中国
特徴: 適用できません
設置方法: スルーホール
現在の評価: 50mA〜6.0a
インダクタンス範囲: 0.1μH〜10MH
DCR Range: 0.010Ω to 140Ω
Tolerance: ±10% (K), ±20% (M)
SRF Frequency: 0.5MHz to 450MHz
Operating Temp: -55°C to +85°C
Package Size: 1812(4.5x3.2mm)
| 販売単位: | Piece/Pieces |
|---|---|
| ダウンロード: |
|
輸送方法: Ocean,Land,Air,Express
原産地: 中国
についてのサポート: 2~8weeks
認証 : RoHS/ISO/UL/CE/IATF16949/CNAS
ポート: Xi'an,Shanghai
お支払い方法の種類: L/C,T/T

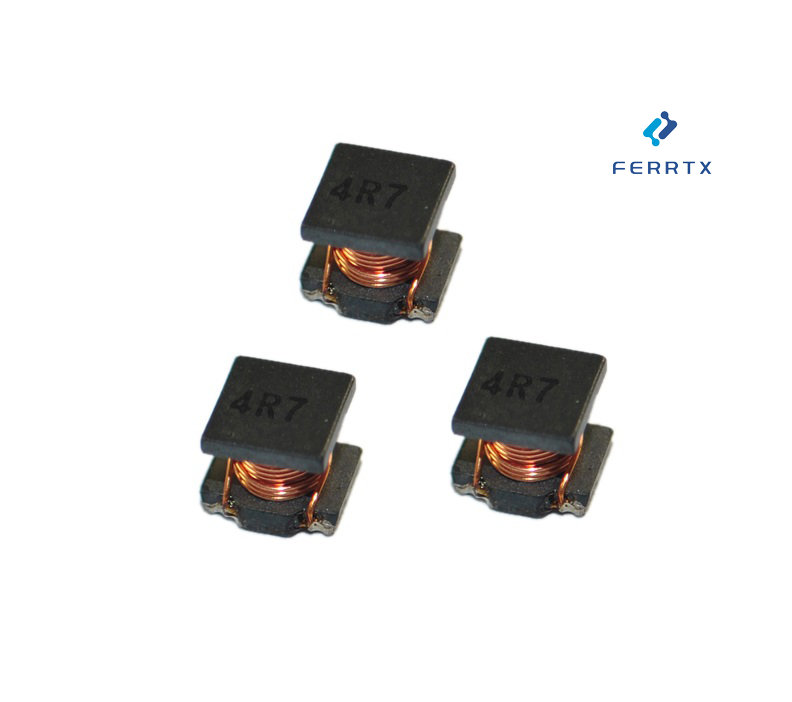

自動車のヘッドライトやソーラー街路灯などの大電流 LED アプリケーションでは、非効率なインダクタが熱暴走や早期故障の原因となります。当社の LOH1812 シリーズ パワー インダクタは、フェライト コア テクノロジーでこの問題を解決し、最大 0.20Ω DCR で最大 550mA の電流定格を供給し、5A LED ドライバ回路で 92% 以上の効率を実現するように設計されています。一般的なインダクタとは異なり、SRF を最大 120MHz に最適化して PWM ブズノイズを排除し、シールド付き代替品と比較して BOM コストを 15% 節約します。
| Parameter | LOH1812-1R0M | LOH1812-4R7K | Competitive Benchmark |
|---|---|---|---|
| Inductance | 1.0µH ±20% | 4.7µH ±10% | ±30% tolerance |
| Max DCR | 0.20Ω | 0.40Ω | 0.60Ω+ |
| Rated Current | 550mA | 500mA | 400mA typ. |
| SRF | 120MHz | 38MHz | Unspecified |
| Operating Temp | -55°C to +85°C | -55°C to +85°C | -40°C to +105°C |
| Mounting Type | SMD Inductor | SMD Inductor | Through-hole |
試験条件:
FS6005/XL6005 ドライバー (3.6V ～ 36V 入力) とシームレスに組み合わせて、標準ソリューションより 40% 多い 12 個の 3W LED を直列で駆動します。当社の低 DCR (0.20Ω) は、バッテリ駆動のソーラー ライトにとって重要なセラミック コア インダクタと比較して電力損失を 22% 削減します。
フェライトコアは、鉄粉と比較して 300kHz でコア損失を 35% 削減し、ヒートシンクの小型化を可能にします。 1812 パッケージ (4.95×3.81mm) では、98% の SMT 実装歩留まりを達成しており、消費者向け LED の大量生産に最適です。
最大 120MHz の自己共振周波数が PWM 調光による EMI を吸収し、外部 EMI フィルタ コンポーネントが不要になります。 CISPR 25 クラス 4 に合格した自動車用 LED テールライトで検証済み。
熱管理のヒント:
| Application | Performance Data | Cost Savings vs. Alternatives |
|---|---|---|
| Solar Street Light | 18-month field failure rate: 0.2% | 32% lower BOM cost vs. Coilcraft |
| Automotive Tail Lamp | -40°C to +85°C thermal cycling passed 1,000 cycles | Eliminates $0.22 EMI filter |
| Industrial Panel | 98% efficiency @ 5A load | 15% smaller vs. Transformer solutions |
より高い SRF またはカスタム公差が必要ですか?当社のエンジニアは以下を提供します。
「LOH1812 に切り替えることで、落下テストで LED ドライバーの故障が 70% 減少しました。5A で 94% の効率を達成するには、0.20Ω DCR が鍵でした。」
― James K.、主任エンジニア @ SolarLight Inc.
