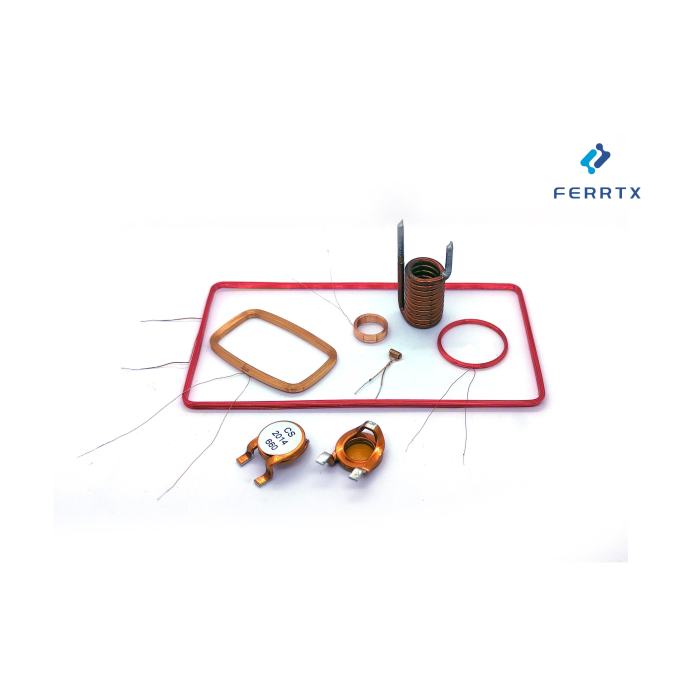

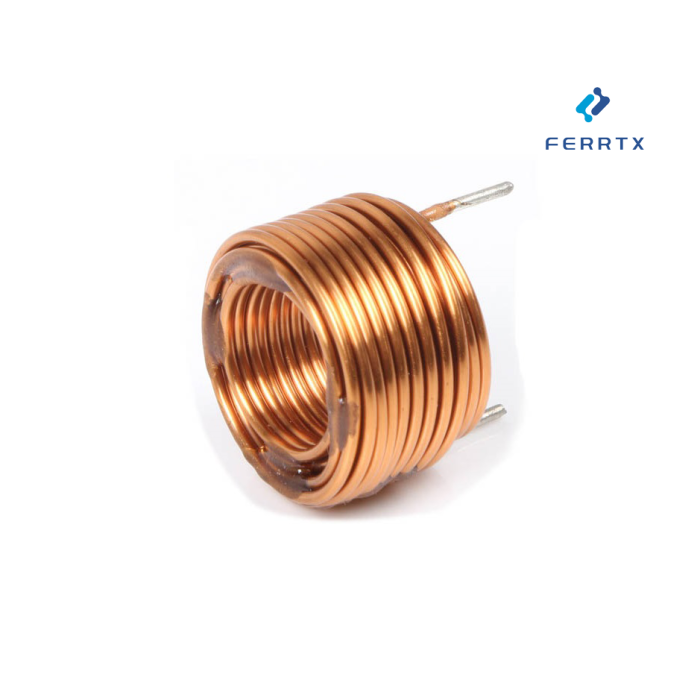

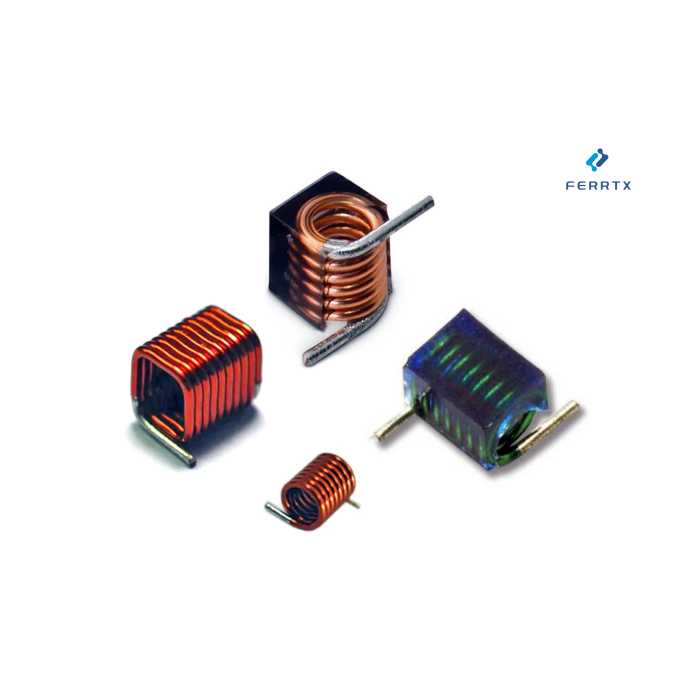

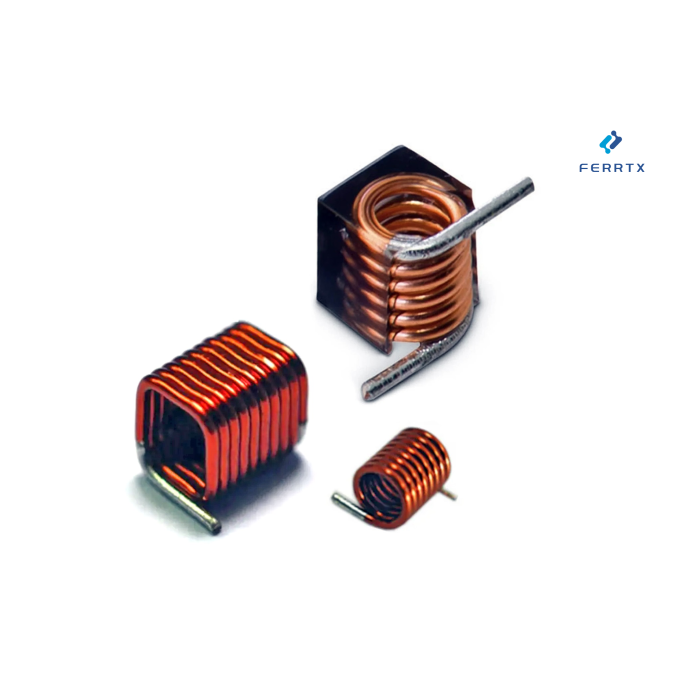

エアコイルインダクタスマー

特徴：

エアコイルインダクタ SMAR シリーズは空芯構造を特徴としており、要求の厳しい回路において最小限のコア損失と優れた性能を実現します。最大 145 の優れた品質係数 (Q) を備え、効率的なエネルギー貯蔵と低歪みを保証します。 1.6A～4.4Aの高電流定格により、エネルギー集約型システム向けの堅牢なパワーインダクタになります。 1.65 nH ～ 538 nH の幅広いインダクタンス範囲を備え、±2%、±5%、または ±10% の厳しい許容誤差を備え、さまざまなセットアップでの精度を保証します。高い自己共振周波数 (SRF) により、高周波動作の安定性が向上します。コンパクトな寸法により信頼性の高いピックアンドプレースアセンブリがサポートされ、-40°C ～ +125°C の動作温度範囲により過酷な環境での信頼性が保証されます。この空芯インダクタは RoHS 準拠で、リフロー プロファイルのピーク温度は 255 ～ 260°C であり、統合が容易です。

アプリケーション:

このシリーズは、無線通信および RF 回路における RF インダクタの役割に最適で、広帯域 I/O フィルタリングおよびノイズ抑制のための EMC フィルタの実装に優れています。トランスやセンサーベースのシステムのインピーダンスマッチング/チューニングに最適で、信号の完全性を保証します。パワーインダクタとして、効率的な電圧調整とエネルギー管理のためのパワーコンバータ設計に不可欠です。さらに、電源のデカップリング/バイパス アプリケーションや EMC フィルタの強化にも役立ちます。センサーインターフェイスとトランスでは安定した性能を提供し、RF インダクターセットアップでは周波数応答を最大化します。電力コンバータユニットに統合して、最適化された産業用および自動車用ソリューションを実現します。

主な仕様:

インダクタンス値の範囲は 1.65 nH (例: SMAR1422-1N65) から 538 nH (例: SMAR6310-538N) で、モデルに応じて 50 MHz または 800 MHz などの周波数でテストされます。一般的な Q 値は 100 を超え、SRF の範囲は 10 GHz ～ 0.49 GHz です。高効率設計の最大 DC 抵抗 (DCR) は 1.1 mΩ と低く、定格電流 (Irms) は最大 4.4 A をサポートし、パワー インダクタとしての役割を明確に示しています。保管温度範囲は -40°C ～ +85°C です。信頼性の高い動作を実現するには、この RF インダクタを EMC フィルタ構成またはセンサー回路で使用します。パワーコンバータシステムの場合、最小限の損失で大電流を処理します。空芯インダクタとして、変圧器や EMC フィルタのアプリケーション全体で多用途に使用できます。
